國六慶鈴五十鈴雙排1000方大流量排水搶險車

作者：國六慶鈴五十鈴雙排1000方大流量排水搶險車來源：排水搶險車廠家日期：2022/3/16 16:14:43 人氣：標簽：國六慶鈴五十鈴雙排1000方大流量排水搶險車

國六(liu)慶鈴五十鈴雙排1000方排水搶(qiang)險車廠家電(dian)話：

159-7276-7978

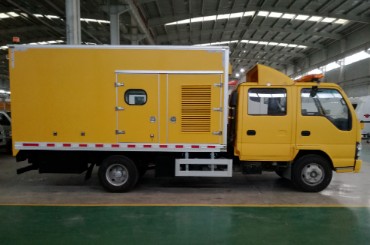

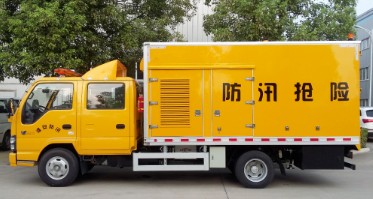

一、車輛外形參(can)考

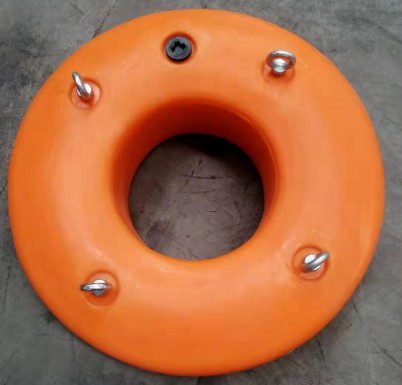

二、排(pai)水系統參考照片

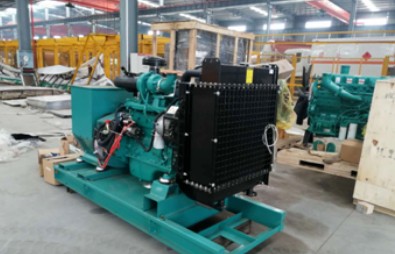

三(san)、發電機組參考照片

四、產(chan)品簡介(jie)

4.1概(gai)述(shu)

4.1.1術語(yu)及定義

大流量排水搶險車屬于專項作業車，是將發電機組安裝在具有隔音降噪功能的廂體內，形成降噪電站的形式，整合排水設備并集成于二類汽車底盤上的排水搶險移動泵站，適應于全天候的野外露天作業，具有整體性能穩定可靠、一體操作輕便實用、快速響應排水效率高、功能多樣組合便利、用途廣泛性價比高等特點。

大流量排(pai)水(shui)搶(qiang)險車主要應(ying)用于城市防汛、農業抗旱、市政工程(cheng)和應(ying)急排(pai)水(shui)。

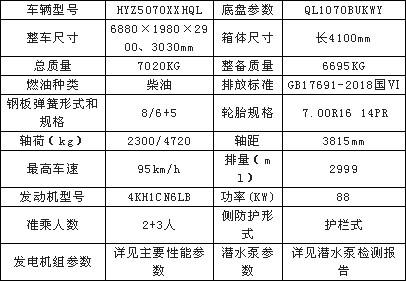

4.1.2整車基(ji)本參數

4.2大流量排水(shui)搶險(xian)車主要性能參數

主要(yao)技術參數

（1）車(che)輛

1、底盤采用(yong)慶鈴： QL1070BUKWY ，發動機(ji)型號：4KH1CN6LB ，發動機(ji)功(gong)率：88kw，燃油類別(bie): 柴油。排放標準： GB17691-2018國Ⅵ。

2、整(zheng)(zheng)車(che)總質量：7020KG ,軸距 3815mm,整(zheng)(zheng)車(che)外形尺寸(cun)：6880×1980×2900、3030mm 。

3、駕駛室配(pei)空調、助力轉(zhuan)向、倒車影像。

4、駕駛室頂部裝有工程警(jing)燈(deng)。

5、整車顏色(se)工(gong)程(cheng)黃。

6、車輛有公(gong)信部公(gong)告(gao),能在(zai)采購地合法上牌。

（2）車廂

1、廂體外形長：4100mm。

2、廂體：具(ju)備(bei)運(yun)輸、防(fang)雨、防(fang)火、阻燃(ran)、防(fang)塵、防(fang)銹、降燥(zao)，隔震(zhen)、長期抗震(zhen)結構。外部鋼材為優質冷軋(ya)鋼板，表(biao)面處理(li)平整，內(nei)襯優質冷軋(ya)鋼板折彎骨(gu)架，強(qiang)度牢固，配(pei)重合理(li)。

3、廂(xiang)體一體化鋼(gang)體結構設計(ji), 頂部平坦。廂(xiang)體采(cai)用(yong)骨架式夾層(ceng)形式，外(wai)蒙(meng)皮采(cai)用(yong)厚1.5mm優質防銹處理(li)的汽(qi)車(che)專用(yong)冷(leng)軋(ya)鋼(gang)板(ban)，中(zhong)間(jian)骨架采(cai)用(yong)防銹處理(li)后的鋼(gang)管焊(han)接，頂層(ceng)、側圍內、外(wai)層(ceng)之間(jian)填充長時間(jian)使用(yong)對人體無害的防火阻燃(ran)環保吸音棉，外(wai)層(ceng)鋪(pu)蓋一層(ceng)阻燃(ran)金屬(shu)布，內飾采(cai)用(yong)0.8mm厚網孔(kong)板(ban)。底板(ban)采(cai)用(yong)鋼(gang)結構底框架,上表(biao)面鋪(pu)厚2mm花紋鋼(gang)板(ban)。

4、車輛(liang)廂(xiang)體(ti)采用整體(ti)包覆(fu)式，廂(xiang)體(ti)兩側(ce)下部(bu)為(wei)護(hu)欄結構,全封閉式結構，頂部(bu)平坦(tan)，尾部(bu)有轉(zhuan)向燈、剎(cha)車燈、尾燈、霧(wu)燈，箱體(ti)表面光(guang)滑平整。車廂(xiang)前部(bu)為(wei)機組室(shi)，機組室(shi)二(er)側(ce)各設(she)置機組檢修門一個，車廂(xiang)后部(bu)為(wei)水泵控(kong)制(zhi)室(shi)，后門為(wei)雙開(kai)門，門下設(she)置一套隱(yin)藏(zang)式推拉(la)梯，方便客戶(hu)從后門進入車廂(xiang)內(nei)部(bu)。

5、車廂(xiang)尾部(bu)配(pei)置(zhi)標準儲物貨(huo)架讓出(chu)水帶、加長電纜等(deng)附件(jian)存放有序(xu)、互不干涉(she)，讓緊急排水搶險變得更加快捷(jie)、有效(xiao)。

6、廂體噴(pen)漆(qi)：工程黃(huang)，與車(che)頭同(tong)一顏色；

7、廂體的(de)使用壽命(ming)達10年以(yi)上。

（3）移動電源系統

1、發電機組(zu)采用東(dong)風康明斯(si)，排放標準:國三，額定輸出功率：60KW，滿足水泵(beng)及整車設(she)備電力(li)需求。

2、系(xi)統(tong)三相四線(xian)制(zhi)，額定(ding)電(dian)(dian)壓(ya)(ya)線(xian)電(dian)(dian)壓(ya)(ya)380V±10%，相電(dian)(dian)壓(ya)(ya)220V±10%；調速(su)/級別：電(dian)(dian)子/G2級，高(gao)精度電(dian)(dian)子調速(su)系(xi)統(tong)。

3、機組油箱容積可(ke)滿足發電機組持(chi)續8-9小時使(shi)用

4、與水泵控制(zhi)柜數量(liang)相等的(de)額定輸出接口(kou)（額定電(dian)(dian)壓、電(dian)(dian)流與水泵匹配）

5、采用(yong)智能控制系統(tong)，集(ji)中控制，帶機組控制屏，中文界面，可顯(xian)示水溫、油壓(ya)、速度(du)、電流、電壓(ya)等(deng)，具有自動障礙保護(hu)功能，選用(yong)優(you)質(zhi)電氣元件，性能穩定(ding)，箱體(ti)尾部(bu)配置接地防護(hu)裝置，安全可靠

6、車輛上有(you)存放接地(di)線(xian)及接地(di)樁(zhuang)的專(zhuan)用位置；兩端有(you)配套銅鼻子、長度(du)≥10米、直徑25mm2接地(di)線(xian)1根；長度(du)≥600mm、直徑≥16mm一端尖銳、一端有(you)魚尾螺絲的接地(di)樁(zhuang)1根。

7、在不適用發電機組的情況下(xia)，便攜式軸(zhou)流潛水泵可采(cai)用市電，配置市電輸入接(jie)(jie)口。同時機組預(yu)留有AC220V、AC380V輸出接(jie)(jie)口，方(fang)便施工用電。

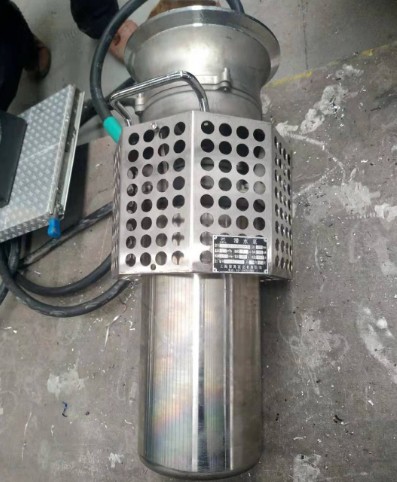

（4）便攜式軸流潛水泵

便攜式軸流潛水泵(beng)

1、配置便攜式軸(zhou)流潛水泵2臺，單(dan)臺每小(xiao)時排量500m3/h，保證整體抽(chou)排能力。

2、泵體采用輕(qing)質(zhi)304不銹(xiu)鋼材(cai)質(zhi)，干式復合電機(ji)，葉輪采用耐腐蝕(shi)材(cai)料(liao)一體成型，采用304不銹(xiu)鋼材(cai)質(zhi)，配不銹(xiu)鋼濾(lv)網(wang)防止(zhi)垃圾堵塞。

3、單(dan)臺便攜式潛水泵，揚程10m，流量(liang)(liang)500m3/h，功率：22kw，單(dan)泵重(zhong)量(liang)(liang)：38KG。

4、每臺泵(beng)(beng)安裝20m潛(qian)水電(dian)纜，另增配(pei)一段(duan)20m延長(chang)電(dian)纜，電(dian)纜之間使用(yong)IP67以上(shang)防水接(jie)頭（單泵(beng)(beng)總長(chang)度(du)40米，帶快速連接(jie)防水插頭），整車配(pei)80m。

軸(zhou)流潛水(shui)泵控制(zhi)柜

1、配備一套控(kong)(kong)(kong)制(zhi)柜，可(ke)同時控(kong)(kong)(kong)制(zhi)二(er)臺(tai)潛水泵(beng)（一控(kong)(kong)(kong)二(er)控(kong)(kong)(kong)制(zhi)柜），每(mei)臺(tai)水泵(beng)配有單(dan)獨的控(kong)(kong)(kong)制(zhi)系統，控(kong)(kong)(kong)制(zhi)系統有可(ke)視化(hua)操(cao)作界面，實時監測運(yun)行參數，帶有漏電(dian)(dian)、電(dian)(dian)流(liu)過載(zai)、缺相、過壓、欠壓、過頻(pin)、欠頻(pin)、電(dian)(dian)機過熱等(deng)保護；能(neng)單(dan)獨控(kong)(kong)(kong)制(zhi)每(mei)臺(tai)水泵(beng)。

2、電控柜設置2路防(fang)水等級IP67以上的快(kuai)插輸出口。

3、電控柜設置一個可(ke)視觀察窗口(kou)且配(pei)置鎖(suo)具

4、控制柜采用防水帽檐和4角滑動萬(wan)向(xiang)輪、便攜提手及嵌入(ru)式快速安(an)裝(zhuang)設計。

出水水帶(dai)

每(mei)臺便攜潛水(shui)泵(beng)配DN250排(pai)水(shui)帶100m（20m/根排(pai)水(shui)管5根,耐壓值0.9MPA），整車(che)共配排(pai)水(shui)帶200m，材(cai)料為合成纖維長(chang)軸(zhou)編織，內(nei)外附涂耐磨防水(shui)樹脂，必(bi)須耐磨防穿刺，可折疊式卷起，所有排(pai)水(shui)管之(zhi)間均配有輕便鋼制快接(jie)(jie)接(jie)(jie)口，操作方(fang)便；不銹(xiu)鋼卡箍有蝴蝶螺(luo)母緊固裝置；

（5）支撐系統

1、車輛底(di)盤(pan)安裝4只(zhi)液壓支(zhi)撐腿（前、后各2支(zhi)）。

2、單缸(gang)靜載荷3噸(dun)，加(jia)裝(zhuang)雙向(xiang)液壓鎖

（6）燈具及警示標(biao)志

1、內(nei)部照明(ming)：直交流雙路照明(ming)電源。保證車內(nei)光線無死角。

2、外(wai)部(bu)照明系統：車輛頂部(bu)安裝(zhuang)工程警(jing)燈1套。

3、車輛外(wai)部按(an)照國家(jia)標(biao)準安裝信號裝置(zhi)：前、后廓燈(deng)、側標(biao)志燈(deng)、反光標(biao)志等。

（7）消(xiao)防

車(che)載配(pei)有2只手(shou)提式(shi)MFZ/ABC4磷酸銨鹽干(gan)粉(fen)滅火(huo)器。擺放于車(che)廂尾(wei)部，距離箱(xiang)體后門300mm處，保證最快速度拿取。

（8）其(qi)它要求(qiu)

附(fu)帶機組隨(sui)車工具及底盤隨(sui)車工具

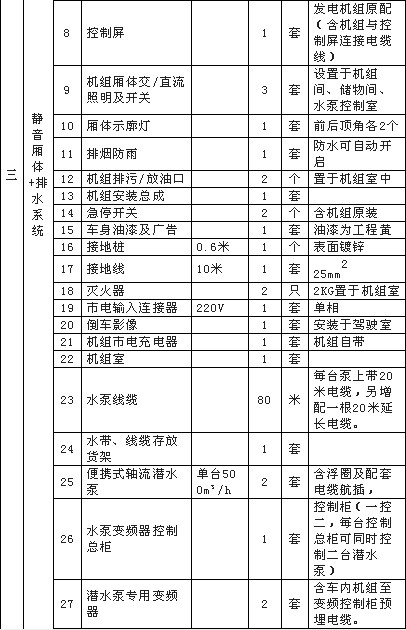

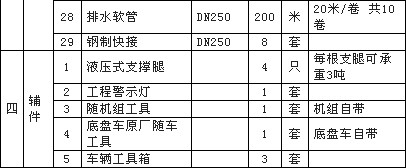

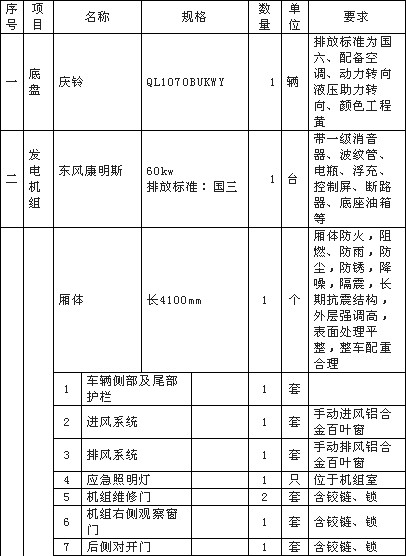

4.3大(da)流量排水搶險(xian)車配(pei)置清單
