重汽汕德卡后雙橋12.8噸水罐消防車_江特牌JDF5290GXFSG130/Z6型水罐消防車
作者：重汽汕德卡后雙橋12.8噸水罐消防車 來源：消防車廠家 日期：2024/2/27 10:26:20 人氣： 標簽：重汽汕德卡后雙橋12.8噸水罐消防車 江特牌JDF5290GXFSG130/Z6型水罐消防車
JDF5290GXFSG130/Z6型水罐消防車(che)

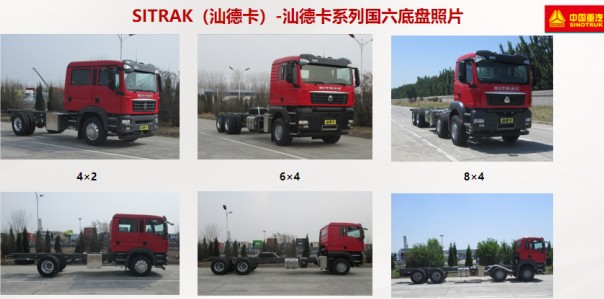

技 術(shu) 規 格 書底盤公司介紹：中(zhong)(zhong)國重(zhong)汽(qi)(qi)集團(tuan)濟南商用(yong)車(che)(che)(che)(che)(che)(che)有(you)限公司，是中(zhong)(zhong)國重(zhong)汽(qi)(qi)（香港）有(you)限公司的(de)全資(zi)子公司，公司位于(yu)重(zhong)汽(qi)(qi)章丘工業園，是中(zhong)(zhong)國重(zhong)汽(qi)(qi)集團(tuan)重(zhong)要(yao)的(de)整車(che)(che)(che)(che)(che)(che)生(sheng)產(chan)基地之一。廠區占地660余畝，建筑面積45萬平方(fang)米，年產(chan)能(neng)力10萬輛。擁有(you)從車(che)(che)(che)(che)(che)(che)架、車(che)(che)(che)(che)(che)(che)身總成生(sheng)產(chan)到(dao)整車(che)(che)(che)(che)(che)(che)裝配(pei)、檢(jian)測等全過(guo)程國際先進水平生(sheng)產(chan)線(xian)(xian)。其中(zhong)(zhong)總裝配(pei)生(sheng)產(chan)線(xian)(xian)，可根據用(yong)戶個性化(hua)(hua)需(xu)求，實行柔(rou)性化(hua)(hua)生(sheng)產(chan)。產(chan)品品種覆蓋普通貨車(che)(che)(che)(che)(che)(che)、自卸(xie)車(che)(che)(che)(che)(che)(che)、牽(qian)引車(che)(che)(che)(che)(che)(che)、專用(yong)車(che)(che)(che)(che)(che)(che)、特(te)種車(che)(che)(che)(che)(che)(che)，驅(qu)(qu)動形式4×2、6×2、6×4、8×4、10×4及全驅(qu)(qu)系列4×4、6×6、8×6、8×8產(chan)品，涵蓋中(zhong)(zhong)卡、中(zhong)(zhong)重(zhong)卡、重(zhong)卡全系列車(che)(che)(che)(che)(che)(che)型，全面滿足了用(yong)戶的(de)需(xu)求 。
一．整(zheng)車描述(shu)1.概(gai)述JDF5290GXFSG130/Z6型(xing)(xing)(xing)水罐消防(fang)(fang)(fang)車(che)采用(yong)(yong)ZZ5356V524MF5底盤改(gai)裝而成(cheng)。整車(che)由消防(fang)(fang)(fang)員(yuan)(yuan)乘員(yuan)(yuan)室(shi)和車(che)身兩大部分組(zu)成(cheng)，乘員(yuan)(yuan)室(shi)為(wei)(wei)原裝雙排，可乘坐2+4人(ren),該(gai)車(che)為(wei)(wei)外露罐結構，車(che)身前(qian)部為(wei)(wei)器材箱(xiang),中部為(wei)(wei)罐體(ti)，后部為(wei)(wei)泵房。載(zai)液罐體(ti)為(wei)(wei)優質(zhi)碳鋼，內部噴涂環氧底漆及(ji)環氧瀝青漆，與底盤采用(yong)(yong)彈性連接(jie)，載(zai)水量12800kg，裝備了上海茸申(shen)消防(fang)(fang)(fang)器材有(you)限公(gong)(gong)司生產CB10/60-RS型(xing)(xing)(xing)常(chang)壓消防(fang)(fang)(fang)泵，額定流量60L/S，車(che)頂安(an)裝成(cheng)都(dou)威斯特(te)消防(fang)(fang)(fang)機械有(you)限公(gong)(gong)司生產的PS8/60W型(xing)(xing)(xing)車(che)用(yong)(yong)消防(fang)(fang)(fang)炮。該(gai)車(che)最大的特(te)點(dian)是(shi)載(zai)液量大、操(cao)控性好(hao)、維修簡便。可廣泛應(ying)用(yong)(yong)于公(gong)(gong)安(an)消防(fang)(fang)(fang)隊、廠(chang)礦企業及(ji)社(she)區、碼頭等場(chang)所(suo)，撲救(jiu)大型(xing)(xing)(xing)油類(lei)火災(zai)和一般物質(zhi)火災(zai)。整車消防性能符(fu)(fu)合(he)GB7956-2014標準要(yao)求(qiu)；底盤(pan)通過(guo)國(guo)(guo)家強制性產品認證；發動(dong)機排放符(fu)(fu)合(he)GB17691-2018國(guo)(guo)Ⅵ第六階段限值(zhi)的規定要(yao)求(qiu)；整車通過(guo)國(guo)(guo)家消防裝(zhuang)備質量監督檢驗中心檢測(ce)并已(yi)列入工信(xin)部汽車新(xin)產品公告，CCCF正在申報中。
2.整車(che)主要參數
外廓尺寸
10055×2550×3620mm
最大總質(zhi)量
28950kg
載液量(liang)
載水(shui)12800kg
最高車速
95km/h
消(xiao)防(fang)泵額定(ding)流量(liang)
60L/s 1.0MPa
消防炮額定(ding)流量
水罐車：60L/s 1.0MPa
消(xiao)防炮射程
水罐車：≥75m
比功率
341/29=12
接近角/離去角(jiao)
19°/10°

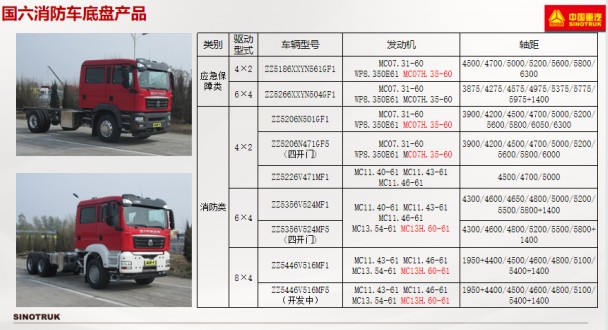

二．底盤
1.底盤主要參數
型(xing)號
ZZ5356V524MF5
制(zhi)造商(shang)
中國重汽(qi)集團(tuan)濟(ji)南卡車股份有限(xian)公(gong)司
發動機額定功率
341kw
發動機排量
10518ml
發動機(ji)排放標準
GB17691-2018國Ⅵ
驅動形式
6×4
軸距
4600+1400mm
最大允許總重
35000kg
2.乘(cheng)員室
結構
平頭,四(si)門(men)，原(yuan)裝雙排
司乘人(ren)員數
2+4人(ren)
設備
原車儀表板處設置(zhi)消防(fang)操作儀表板及警(jing)燈控制盒，加裝
1、 警(jing)報器；
2、 取力器控制開關(guan)及(ji)指示燈(deng)；
3、 附加電(dian)源開關；
三．上(shang)裝結構及性能參數
總體布置
整車由消(xiao)防(fang)員乘員室(shi)和(he)車身兩大部(bu)分組成，車身布置采用(yong)三分體式結構，前部(bu)為器材箱，中部(bu)為罐(guan)體，后部(bu)為泵(beng)房，罐(guan)體為平行六(liu)面體廂(xiang)式容罐(guan)。
1.器材(cai)箱和泵(beng)室
結構
主框架結構采用優質方管(guan)焊接，外裝飾板采用碳鋼(gang)板焊接，車頂防滑(hua)花(hua)紋(wen)板，可行走，兩(liang)邊設防(fang)滑翻轉踏板
器材箱
器材(cai)箱(xiang)兩邊設鋁合金卷簾門，內(nei)有照(zhao)明燈，器材(cai)箱(xiang)室內(nei)根據需求設儲物盒，側(ce)下(xia)裙邊(bian)設(she)有工具(ju)箱可放置小(xiao)型工具(ju)。
泵房
泵(beng)房(fang)位于(yu)整車后部，兩(liang)側與后邊(bian)設鋁(lv)合金卷(juan)簾門(men)，內有照(zhao)明(ming)燈，泵室兩側可放置(zhi)部分常用器材(cai)
爬梯及拉(la)手
后爬(pa)梯采(cai)用(yong)鋁合金(jin)兩節翻轉爬(pa)梯，使(shi)用(yong)時離地不超過450mm，上車(che)拉手(shou)采用表(biao)面帶(dai)凹槽防滑圓(yuan)鋼管，表(biao)面噴塑處理。
2.水罐
容(rong)量
128000kg（SG130）
材質
優質碳鋼(gang)（底板(ban)5mm，側板(ban)4mm，頂板(ban)4mm）
罐體固定
與副(fu)車(che)架(jia)彈性連接
罐體(ti)設置
人孔：設DN460人孔蓋(gai)1個，帶(dai)有快速鎖(suo)定/開(kai)啟自動泄壓裝置
溢流口(kou)：設DN65溢流口(kou)1個
放余(yu)水口：設1個DN40放余水(shui)配手動球閥
注水口(kou)：在(zai)水罐左右兩(liang)側各接1個DN65接口(kou)
進出水(shui)口：設1個水(shui)罐到(dao)水(shui)泵進水(shui)管DN150手(shou)動蝶閥，設(she)1個(ge)水泵至水罐充水管DN65氣(qi)動球閥
四．水系統
1.水泵(beng)
型(xing)號(hao)
CB10/60-RS型(xing)常壓車用消防泵
形式
常(chang)壓離心式
額定(ding)流量
60L/s @1.0MPa
出(chu)口(kou)額(e)定壓力
1.0MPa
最大吸(xi)深
7m
引水(shui)裝(zhuang)置(zhi)
雙活塞真空泵
引水時間
最大吸深(shen)時≤50s
2.管路系統
管道材質
優質無(wu)縫(feng)碳鋼管
吸水(shui)管路(lu)
泵房左右(you)兩(liang)側各設1個DN150吸水口
注水管路(lu)
水罐左右兩側各設1個DN65注(zhu)水口，泵房內(nei)(nei)設(she)置1個DN65水泵向罐內(nei)(nei)注(zhu)水管(guan)路(lu)
出(chu)水管路
泵(beng)房(fang)左右兩側各設1個DN65及(ji)1個(ge)DN80出水口帶(dai)截止閥
冷卻水管(guan)路
配有冷卻取力器的冷卻水管路及控制閥
五．滅火裝(zhuang)置(zhi)
水罐(guan)（SG130）
型(xing)號
PS8/60W
制造商
成都威斯特消防機械有限公司
回轉角(jiao)度
360°水平回轉
最大仰/俯角
俯(fu)角(jiao)≤-15°，仰角(jiao)≥+45°
流量
60L/S
射程
水≥75m
六．消防控制系統
控(kong)制(zhi)面板(ban)
控制面(mian)板(ban)包(bao)含水泵轉速表(biao)(biao)、水罐液位表(biao)(biao)、真空壓(ya)力表(biao)(biao)、出口壓(ya)力表(biao)(biao)以及功能(neng)按鍵，面(mian)板(ban)整體采(cai)用(yong)標準化工業設計風格，面(mian)板(ban)功能(neng)劃分清晰(xi)，方便(bian)操作(zuo)。
按鍵功能
急停、總電源、器材照(zhao)(zhao)(zhao)明(ming)、泵(beng)室(shi)照(zhao)(zhao)(zhao)明(ming)、側照(zhao)(zhao)(zhao)明(ming)、后(hou)照(zhao)(zhao)(zhao)明(ming)、引水、備(bei)用1、備(bei)用2、備(bei)用3、備(bei)用4及油門旋鈕(niu)開關。
安全措施
采用12路(lu)繼電器和保(bao)(bao)險(xian)絲(si)雙(shuang)層(ceng)保(bao)(bao)護線路(lu)。每一路(lu)輸出均(jun)配(pei)有10A保(bao)(bao)險(xian)絲(si)片，該保(bao)(bao)險(xian)片采用汽(qi)車通(tong)用型插片保(bao)(bao)險(xian)，方(fang)便維護。
油門控(kong)制
采用遠程電子油門系(xi)統(tong)。
七.電氣設備(bei)
附(fu)加電(dian)氣
設獨立電路(lu)
輔(fu)助(zhu)照明
消防員室、水泵房及器材(cai)箱分別設有(you)照(zhao)明燈，操縱儀表(biao)板上(shang)設有(you)照(zhao)明、指(zhi)示燈等
頻(pin)閃(shan)燈
車身兩側安裝紅、藍兩色頻閃燈(deng)
警(jing)示(shi)裝置(zhi)
長(chang)排全紅警燈，安裝在駕駛(shi)室頂部
警(jing)報器，其控制盒在(zai)駕駛員(yuan)前下方
火(huo)場照(zhao)明(ming)
上裝后部安裝35W消防探照(zhao)燈1個
八.表面處理
面漆
優(you)質國(guo)產(chan)漆
顏色(se)
車體(ti)外表(biao)面主色為RO3消防紅
九.隨車(che)消(xiao)防器(qi)材的布置和(he)配備
1.器材布(bu)置
1
按照消防實(shi)戰需要，根(gen)據消防操作程序(xu)，就(jiu)近(jin)取(qu)放。
2
使用防(fang)銹蝕、防(fang)振動、防(fang)脫落、防(fang)劃傷的專用夾具固定。
3
標示(shi)醒目，多人操作(zuo)，互不干(gan)涉。
2.器材配(pei)備（標配(pei)）
1
吸水管
150×4米
2
根
內扣(kou)式
2
濾(lv)水器
FLF150
1
件
內扣式
3
分水器
FII80/65×3-1.6
1
件
內扣式(shi)
4
集(ji)水器
JII150/65×2-1.0
1
件
內扣式
5
水帶
16-65-20
6
盤
低壓；內扣(kou)式
6
水帶
16-80-20
6
盤
低壓；內扣式
7
異徑接口
KJ65/80
2
件
內(nei)扣式
8
水帶包(bao)布
DT-SB
4
件
9
水帶掛(gua)鉤(gou)
4
件(jian)
10
地(di)上消(xiao)火栓扳手
QT-DS1；長400
1
件
11
地下消火栓扳手
長860
1
件
12
吸水(shui)管(guan)扳手
FS100
2
件
13
直流(liu)開關(guan)水槍(qiang)
QZ6G3.5/7.5；65
1
支
低(di)壓；內扣式
14
直流(liu)開花水槍
QZ6K3.5/7.5；65
1
支
低壓(ya)；內(nei)扣式
15
消防桶
1
個
16
滅火器
3㎏
1
具(ju)
17
消防(fang)腰斧
長390 ；GF-285
1
件
18
橡皮(pi)錘
1
件(jian)
19
可充(chong)電式手提照明燈(deng)
1
件(jian)
